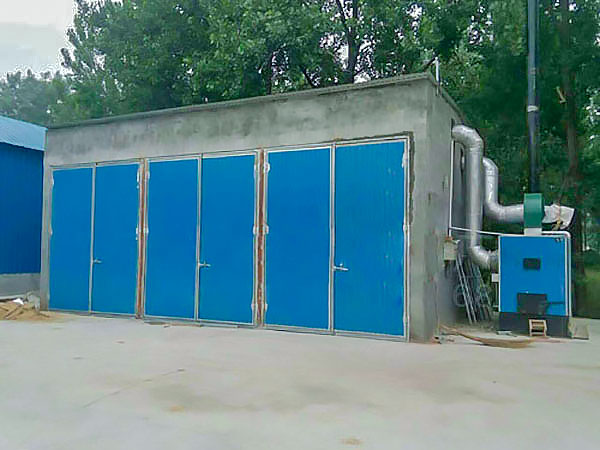

磚混結構木材烘干設備
一、SG型磚混結構木材烘干設備主要特點：
1．設備上配有蒸汽發生裝置（可產生大量的常壓蒸汽）、助氧風閥、回風閥、排潮系統等。
2．投資費用低，設計巧妙，使風機實現了助燃、鼓風、回風。
3．運行費用低，燃料廣泛，如：樹皮、刨花、鋸末、煤等可燃物，亦可配備燃燒器，使用柴油、天然氣等燃料。
4．熱風清潔、提溫迅速。出材率高，干燥均勻，減少了木材干燥過程中出現的內裂、端裂、表裂、變形、變色等缺陷，同時可將寄生在木材內的所有蛀蟲及蟲卵除死.
5．熱效率高，避免二次換熱造成的熱損失，并配備循環回收系統，利用熱能。
6．操作安全，設備為無壓鍋爐。
7．冬天停爐時，不會出現爐體和管道凍裂的情況。
8．成熟的干燥工藝，可根據客戶需求靈活調節。

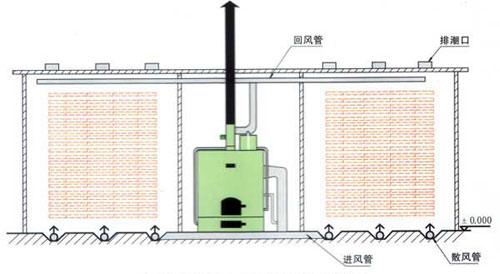

縱向循環烘干原理圖

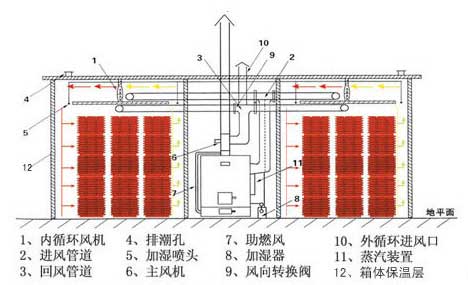

橫向循環烘干原理圖
二、SG型磚混結構木材烘干設備原理：
該設備由燃燒裝置和干燥窯兩大部分組成。
熱風式干燥設備工作原理是利用燃燒產生的熱能，加熱窯內的空氣，由熱風爐頂部主風機將窯內的空氣通過管道吸入爐體，將空氣加熱。再通過管道，送入窯內，由窯內的循環風機不斷的循環對窯內的木材均勻加熱。木材干燥過程中如需要蒸汽，可由熱風爐內的蒸汽發生器提供，如果是一爐兩房時，管道上裝有插閥，通過插閥的調節來控制窯內的溫度。在干燥的過程中，由于木材要進行排濕，在窯頂上留有排濕孔。
三、SG型磚混結構木材烘干設備橫向循環技術參數：
|
型號
|
烘房溫度（℃）
|
最高出風溫度（℃）
|
主風機功率（kw）
|
循環風機功率(kw)/臺
|
烘干后木材含水率
|
烘干窯參考尺寸：長×寬×高（m）
|
|
SG-10
|
≥80
|
180
|
2.2
|
0.55/2
|
≤10％
|
4.5×2.5×3
|
|
SG-20
|
≥80
|
180
|
3
|
0.55/3
|
≤10％
|
4.5×4×3.2
|
|
SG-30
|
≥80
|
180
|
4
|
0.55/4
|
≤10％
|
單6.5×4.5×3.2/雙4.5×3×3.2
|
|
SG-40
|
≥80
|
180
|
5.5
|
1.1/4
|
≤10％
|
單6.5×5×3.2/雙4.5×4×3.2
|
|
SG-50
|
≥80
|
180
|
7.5
|
1.1/6
|
≤10％
|
單6.5×6.5×3.2/雙4.5×4.5×3.2
|
|
SG-60
|
≥80
|
180
|
7.5
|
2.2/4
|
≤10％
|
單7.5×6.5×3.2/雙6.5×4.5×3.2
|
|
SG-80
|
≥80
|
180
|
11
|
2.2/6
|
≤10％
|
單8.5×6.5×3.5/雙6.5×4.5×3.5
|
|
SG-100
|
≥80
|
180
|
11
|
2.2/6
|
≤10％
|
單8.5×8.5×3.5/雙6.5×5.5×3.5
|
|
SG-120
|
≥80
|
180
|
15
|
2.2/8
|
≤10％
|
單13×6.5×3.5/雙6.5×6.5×3.5
|
四、SG型磚混結構木材烘干設備縱向循環技術參數：
|
型號
|
烘房溫度（℃）
|
最高出風溫度（℃）
|
主風機功率（kw）
|
烘干后木材含水率
|
烘干窯參考尺寸：長×寬×高（m）
|
|
SG-10
|
≥80
|
180
|
2.2
|
≤10％
|
4.5×2.5×3
|
|
SG-20
|
≥80
|
180
|
3
|
≤10％
|
4.5×4×3.2
|
|
SG-30
|
≥80
|
180
|
4
|
≤10％
|
單6.5×4.5×3.2/雙4.5×3×3.2
|
|
SG-40
|
≥80
|
180
|
5.5
|
≤10％
|
單6.5×5×3.2/雙4.5×4×3.2
|
|
SG-50
|
≥80
|
180
|
7.5
|
≤10％
|
單6.5×6.5×3.2/雙4.5×4.5×3.2
|
|
SG-60
|
≥80
|
180
|
7.5
|
≤10％
|
單7.5×6.5×3.2/雙6.5×4.5×3.2
|
|
SG-80
|
≥80
|
180
|
11
|
≤10％
|
單8.5×6.5×3.5/雙6.5×4.5×3.5
|
